Állatorvosi 3D Nyomtatás

Implantátumrendszerek, 3D technológia és állatorvosi műtéti tervezés.

Állatorvosi ortopédiai megoldásokat kínálunk, amelyek a kiváló minőségű implantátumrendszereket fejlett 3D nyomtatási technológiákkal és páciensspecifikus anatómiai modellezéssel ötvözik. Célunk, hogy az állatorvos sebészeket a teljes műtéti tervezési folyamat során támogassuk — a preoperatív értékeléstől és az implantátum kiválasztásától a páciensspecifikus tervezésen át a demonstrációig.

Eset-Specifikus 3D Modellek és Implantátumválasztási Támogatás

DICOM Adatok Feldolgozása

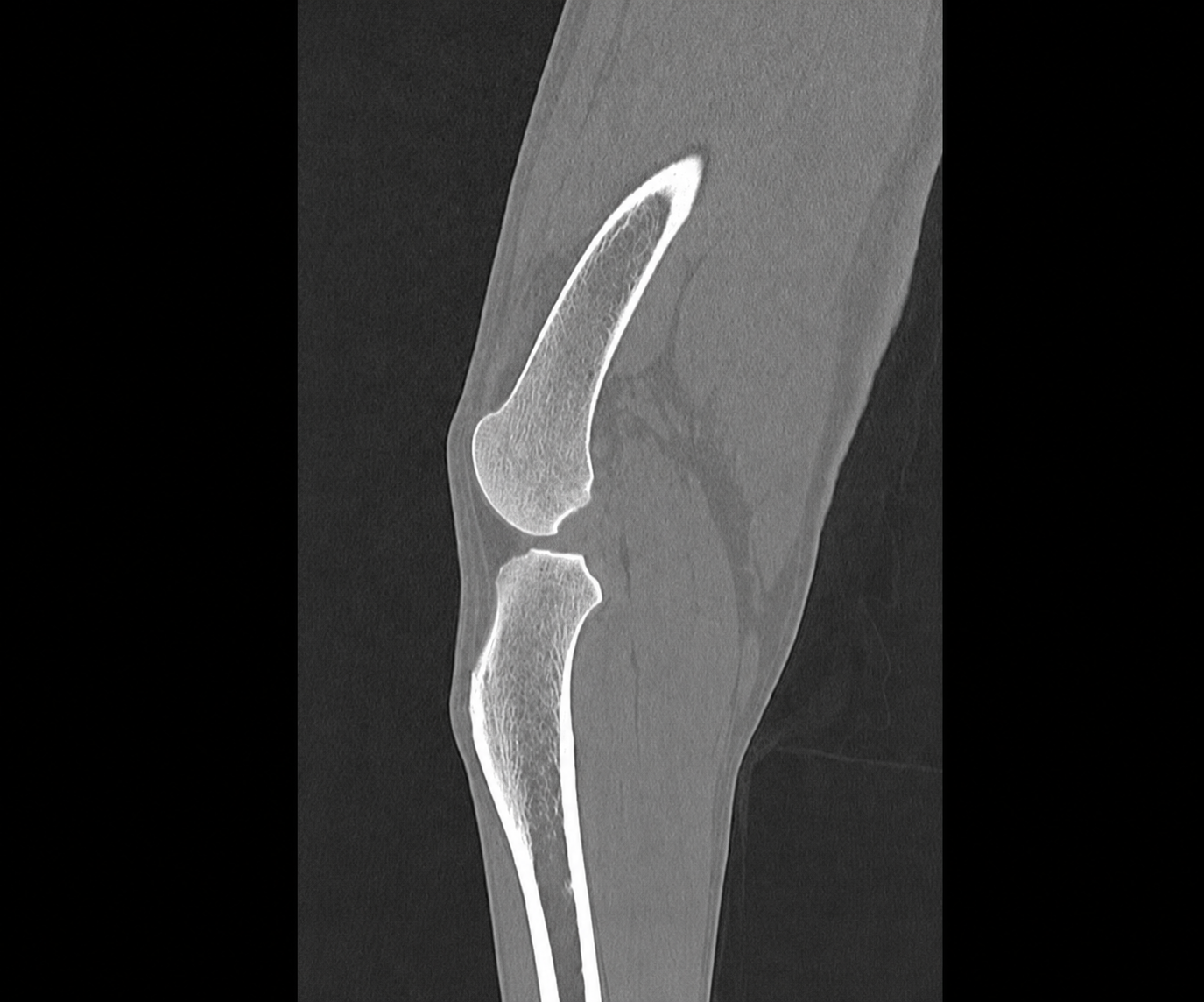

A folyamat a CT-vizsgálat során készült DICOM-adatok biztonságos továbbításával kezdődik. Ezek az állományok tartalmazzák azokat a részletes radiológiai információkat, amelyek alapján az érintett anatómiai régió pontos, háromdimenziós rekonstrukciója elkészíthető.

A feldolgozás számos anatómiai régió esetében elvégezhető, többek között

• végtagok és izületek
• csípő
• gerinc
• koponya és állkapocs
• radius, ulna és humerus
• femur és tibia
• valamint egyéb összetett csontos struktúrák

Állatorvosi alkalmazások esetén ugyanezen folyamatfolyamatot lehet használni a TPLO, TTA, ALPS, trauma-, ortopédiai vagy rekonstruktív esetek előkészítésének támogatására. Az állatorvosi alkalmazásokhoz készült 3D nyomtatás minden szempontból támogatja ezt, és pontos eredményeket ér el az állatorvosi sebészeti tervezés során.

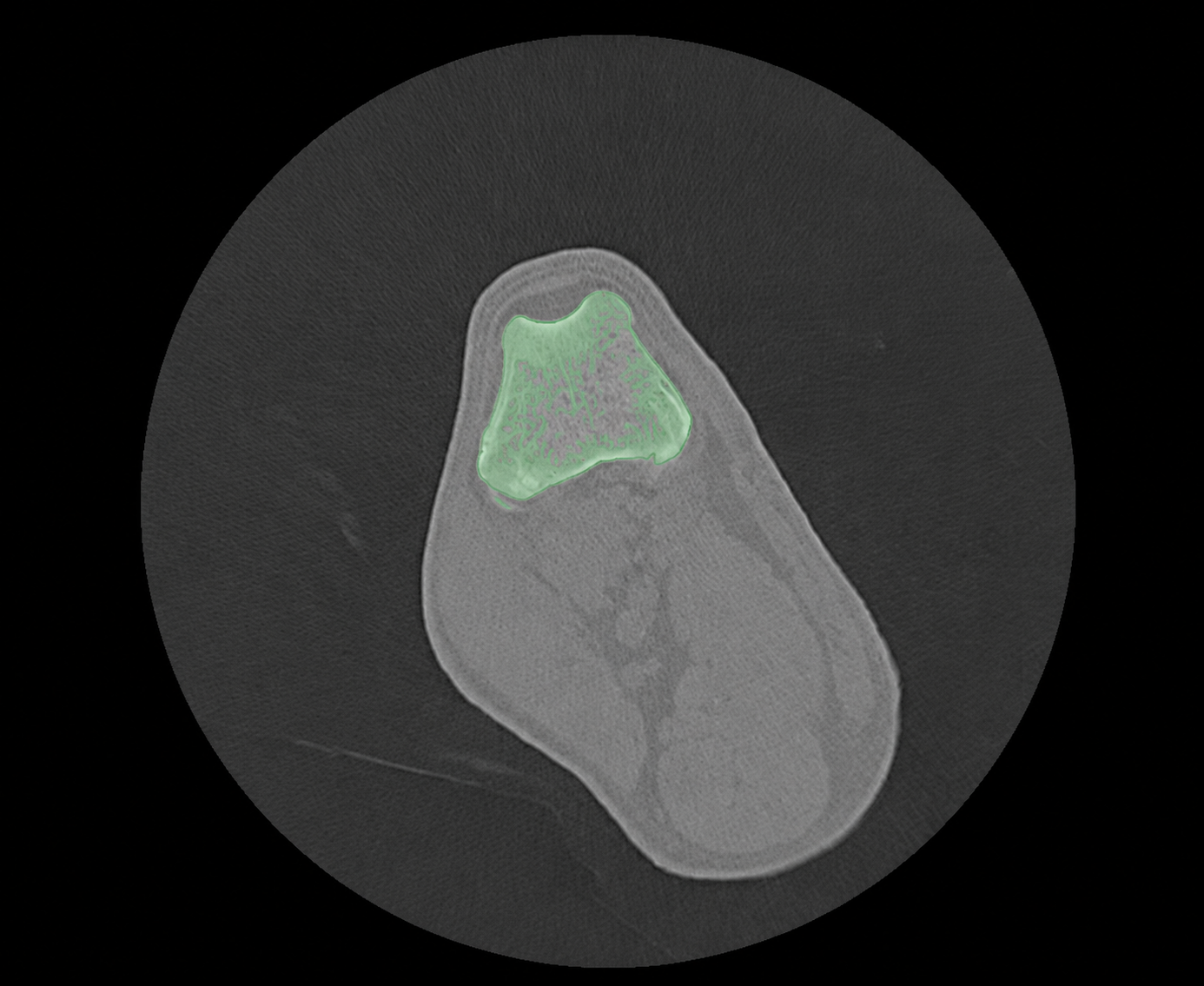

Szegmentáció és digitális 3D modell készítése

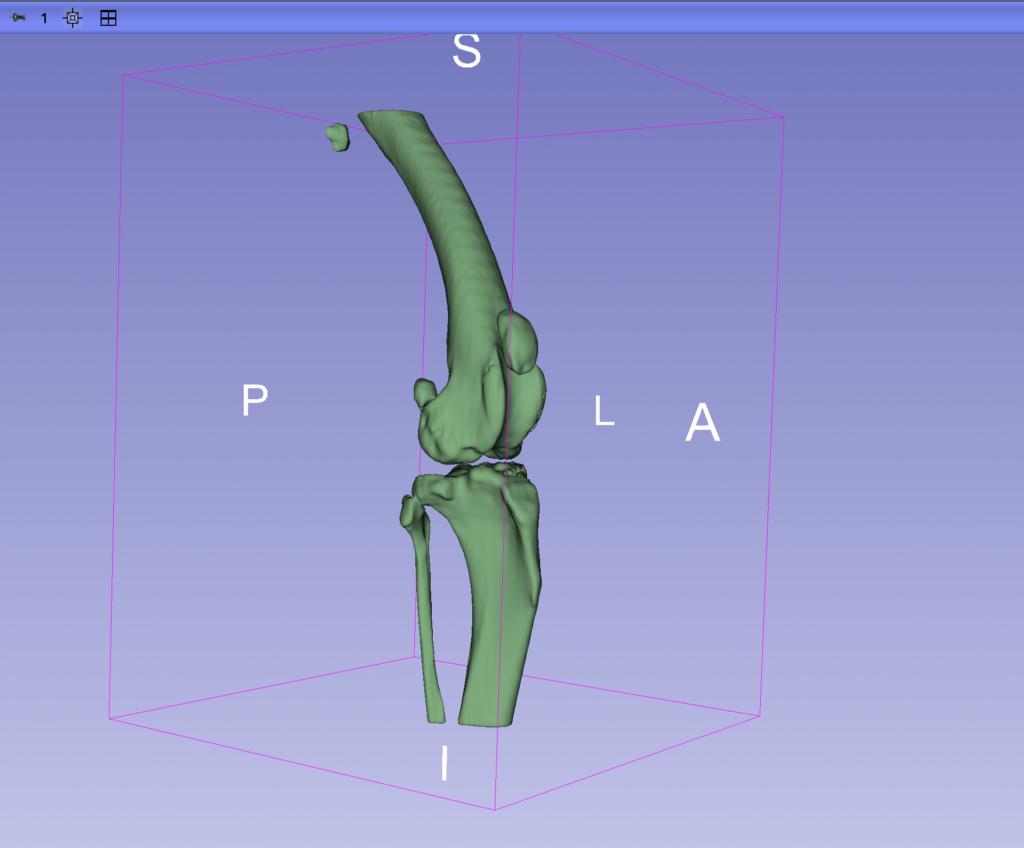

A szegmentált anatómiai adatokból nagy felbontású digitális 3D-modell jön létre. Az adatok az alapja lesz számos különböző állatorvosi sebészeti tervezési alkalmazás 3D nyomtatásának.

A modell szükség esetén tovább optimalizálható a fizikai gyártáshoz. Ez magában foglalhatja a képalkotásból származó kisebb műtermékek korrigálását, a szükségtelen struktúrák eltávolítását, valamint a modell különálló elemekre történő bontását.

Fizikai 3D modell

Az állatorvosi alkalmazásokhoz használt 3D nyomtatás eredményeként létrejövő fizikai modell értékes támogatást nyújthat a műtét előtti előkészítés során, mivel a CT-felvételekkel vagy a képernyőn megjelenített digitális 3D vizualizációkkal ellentétben az anatómiai struktúrák közvetlenül, fizikailag is vizsgálhatók.

A modell segítségével előzetesen értékelhető többek között:

• az implantátum feltételezett pozíciója
• megefelő lemezhossz kiválasztása
• csavarok lehetséges elhelyezkedése
• műtéti hozzáférhetőség vizsgálata
• az anatómiai deformitás mértéke
• összetett törések háromdimenziós vizsgálata

A digitális modell lehetőséget biztosít különböző implantátumpozíciók és lemezméretek műtét előtti összehasonlítására is. Szükség esetén az anatómiai modell az eredeti méret 100–400%-ára nagyítható, így a kisméretű vagy összetett anatómiai struktúrák részletesebben vizsgálhatók a műtéti tervezés során.

A modellek oktatási, demonstrációs és kommunikációs célokra is felhasználhatók, például multidiszciplináris műtéti tervezés során vagy összetett esetek bemutatásakor.

Állatorvosi sebészeti tervezés

A páciensspecifikus digitális és fizikai 3D anatómiai modellek, valamint az állatorvosi alkalmazásokhoz használt 3D nyomtatás értékes támogatást nyújthatnak a preoperatív műtéti tervezés során. A technológia különösen összetett ortopédiai, traumatológiai és rekonstrukciós esetekben járulhat hozzá a pontosabb tervezéshez, a jobb anatómiai megértéshez és a hatékonyabb műtéti előkészítéshez.

A CT-adatok alapján létrehozott háromdimenziós modellek lehetővé teszik az anatómiai viszonyok, deformitások, törési konfigurációk és az érintett csontstruktúrák részletes értékelését. A hagyományos kétdimenziós képalkotáshoz képest a 3D modell közvetlenebb és átfogóbb képet ad a térbeli kapcsolatokról, míg a fizikai modell kézbe vehető és több irányból is megvizsgálható.

A műtéti tervezés során a modellek segítséget nyújthatnak az alábbiakban:

• a tervezett műtéti megközelítés értékelésében,
• a törési fragmentumok és deformitások háromdimenziós értékelésében,
• az implantátumok kiválasztásában és megfelelő pozicionálásában,
• a lemezek és egyéb implantátumok műtét előtti illesztésében,
• az oszteotómia és korrekciós beavatkozások megtervezésében,
• a komplex TPLO-, TTA-, traumatológiai és rekonstrukciós esetek műtéti előkészítésében.

Szükség esetén a digitális anatómiai modell páciensspecifikus műtéti segédeszközök, például fúrósablonok vagy vágósablonok tervezésének alapjául is szolgálhat.

A cél, hogy a sebész a beavatkozás előtt pontosabb és átfogóbb képet kapjon az egyedi anatómiai viszonyokról, valamint támogatást kapjon a különböző lehetőségek értékeléséhez és az adott esethez legmegfelelőbb műtéti stratégia kialakításához.

Töréspozíciós Sablonok

A páciensspecifikus törésredukciós sablonok segíthetik a csontfragmentumok pontos visszahelyezését és megfelelő igazítását az összetett törések műtéti ellátása során.

A CT-felvételek és a szegmentált 3D anatómiai modell alapján a törés virtuálisan rekonstruálható, és a kívánt anatómiai helyzet már a műtét előtt megtervezhető. Ezt követően olyan páciensspecifikus sablon tervezhető, amely illeszkedik az egyedi csontgeometriához és a tervezett törésredukcióhoz.

A törésredukciós sablonok segítséget nyújthatnak az alábbiakban:

• az elmozdult csontfragmentumok megfelelő helyzetbe történő visszaállításában,
• az anatómiai helyzet és tengelyállás helyreállításában,
• a rotációs és szögeltérések korrekciójának kontrolljában,
• a tervezett törésredukció fenntartásában a rögzítés során,
• a lemezek, csavarok és egyéb rögzítőeszközök megfelelő pozicionálásában,
• a komplex traumatológiai és rekonstrukciós beavatkozások előkészítésében.

Szükség esetén a redukciós sablonok páciensspecifikus fúró- vagy vágósablonokkal is kombinálhatók egy átfogó műtéti tervezési folyamat részeként.

A cél a preoperatív digitális terv kontrollált és reprodukálható módon történő átültetése a műtéti beavatkozásba, különösen olyan esetekben, ahol a törés geometriája vagy az anatómiai deformitás megnehezíti a hagyományos redukciót.

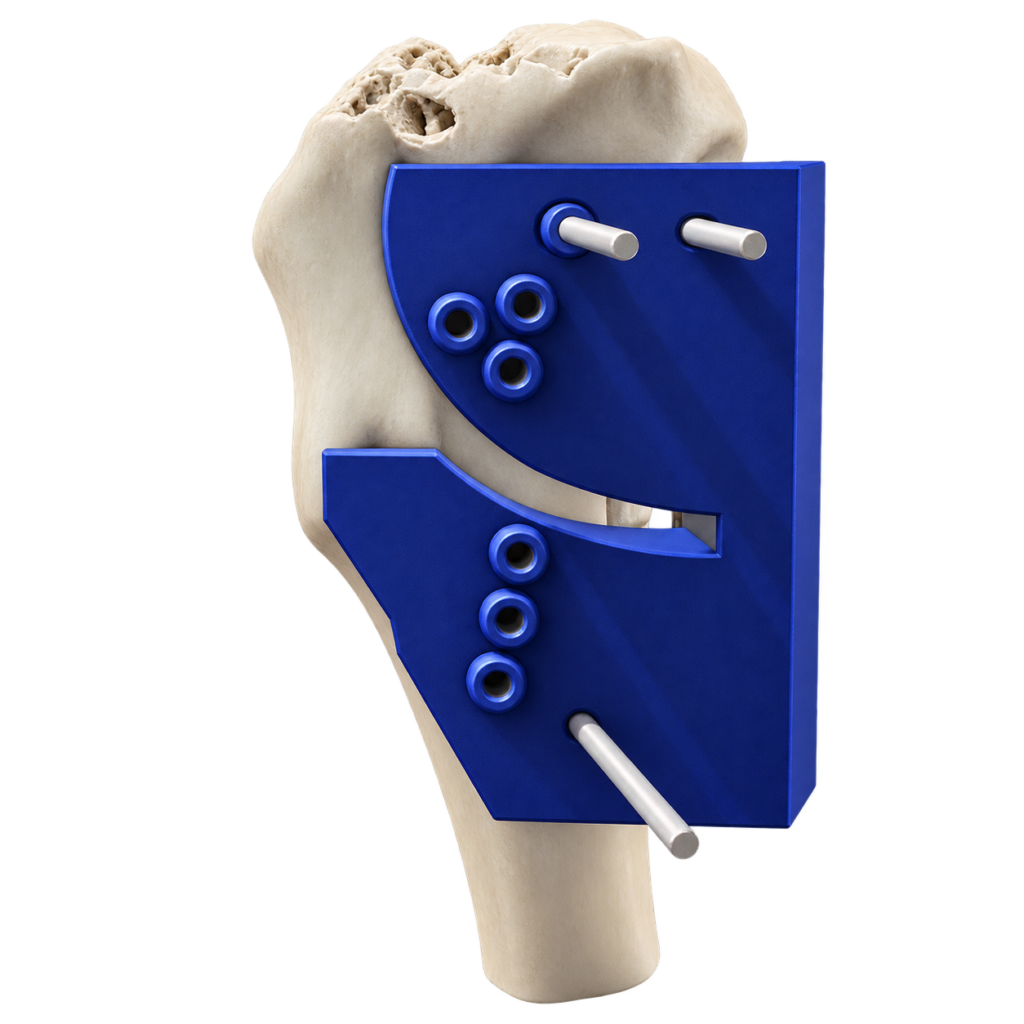

TPLO Sablonok

A páciensspecifikus 3D tervezés további támogatást nyújthat a tibiális plateau szintező oszteotómia (TPLO) során, különösen összetett anatómia, deformitás, korábbi műtéti beavatkozás vagy szokatlan tibiageometria esetén.

A CT-felvételek és a tibia szegmentált 3D modellje alapján a beavatkozás már a műtét előtt virtuálisan megtervezhető. A digitális modell lehetővé teszi a proximális tibia anatómiájának, a tibiális plató orientációjának, az oszteotómia helyzetének, valamint a releváns anatómiai képletek térbeli viszonyainak részletes értékelését.

A páciensspecifikus TPLO-tervezés segítséget nyújthat az alábbiakban:

• a tibia anatómiájának és az esetleges deformitásoknak az értékelésében,
• az oszteotómia helyzetének és irányának megtervezésében,
• a tibiális plateau tervezett rotációjának értékelésében,
• a lemez méretének és pozíciójának műtét előtti értékelésében,
• a csavarok tervezett irányának és lefutásának megtervezésében,
• a digitális műtéti terv pontosabb és megbízhatóbb átültetésében a műtéti gyakorlatba.

Szükség esetén olyan páciensspecifikus vágó- és/vagy fúrósablon tervezhető, amely illeszkedik az egyedi tibiaanatómiához, és segíti a tervezett oszteotómia, valamint a rögzítési pozíciók pontos reprodukálását a műtét során.

A cél egy olyan esetspecifikus tervezési eszköz biztosítása a sebész számára, amely támogatja a pontos műtéti előkészítést és a megtervezett TPLO-beavatkozás következetesebb kivitelezését. Az állatorvosi alkalmazásokban használt 3D nyomtatás a szakterület számos területén jelentős hozzáadott értéket és fejlődési lehetőséget biztosíthat.
